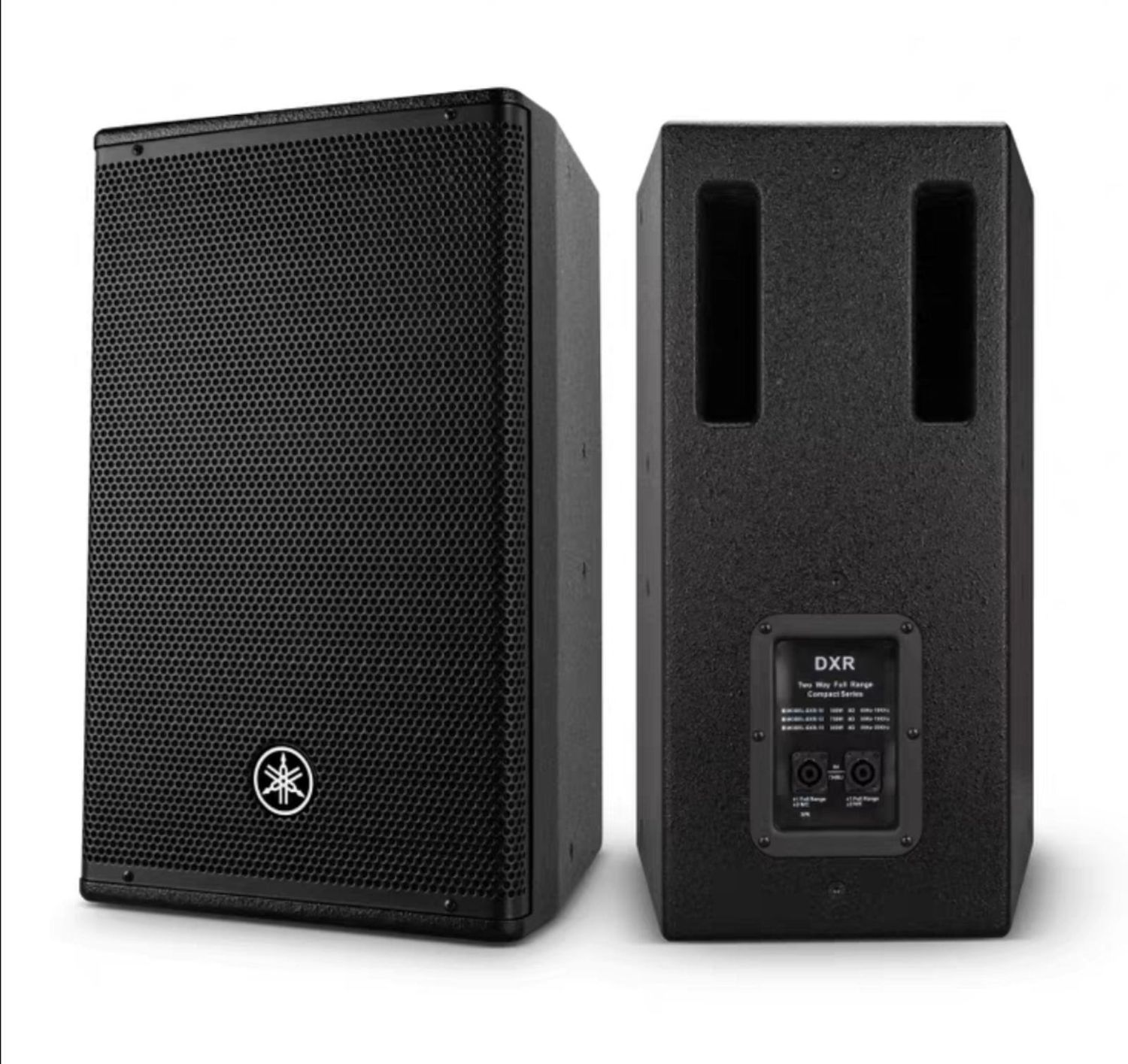

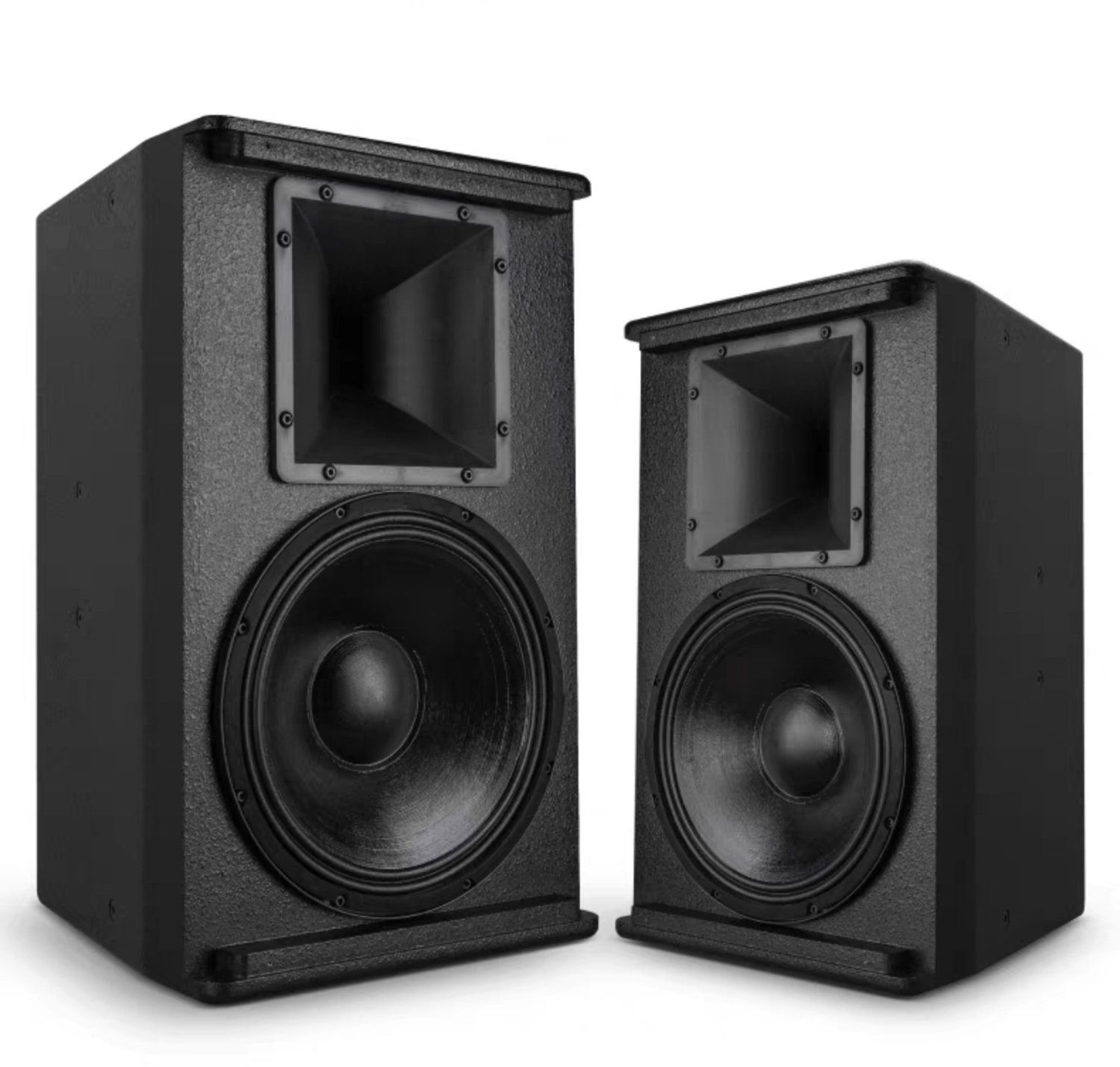

DXR 10" Яригч Техникийн үзүүлэлт:

• Системийн төрөл: 10 инчийн, 2-way (хос замт), басс рефлекс (bass reflex) загвар
• Давтамжийн цар хүрээ (-10dB): 52Hz - 20kHz
• Мэдрэмж (Sensitivity): 93dB
• Хэвийн эсэргүүцэл (Nominal Impedance): 8 Ohms
• Дууны даралтын дээд түвшин (Max SPL): 113dB (Оргил үеийн буюу Peak SPL нь 131dB)
• Оролтын чадал: Хэвийн чадал (Rated power / RMS) 550W
• Хэмжээ (Урт x Өргөн x Өндөр): 524 x 300 x 340 мм
• Жин: 15 кг

ST1100 Чадлын өсгөгч Техникийн үзүүлэлт:

• Гаралтын сувгийн чадал (Output Channel Power): 1100W
• Давтамжийн цар хүрээ (Frequency Response): 20Hz - 20kHz
• Дохио болон шуугианы харьцаа (Signal-to-Noise Ratio / SNR): >90dB
• Эсэргүүцэл (Impedance): 4Ω / 8Ω (4 болон 8 Ом-ын ачаалалд буюу спикертэй холбогдож ажиллана)
• Тэжээлийн шаардлага (Power Supply): Хувьсах гүйдлийн (AC) 220V / 50Hz
• Бүтээгдэхүүний хэмжээ (Урт x Өргөн x Өндөр): 485 x 460 x 88 мм

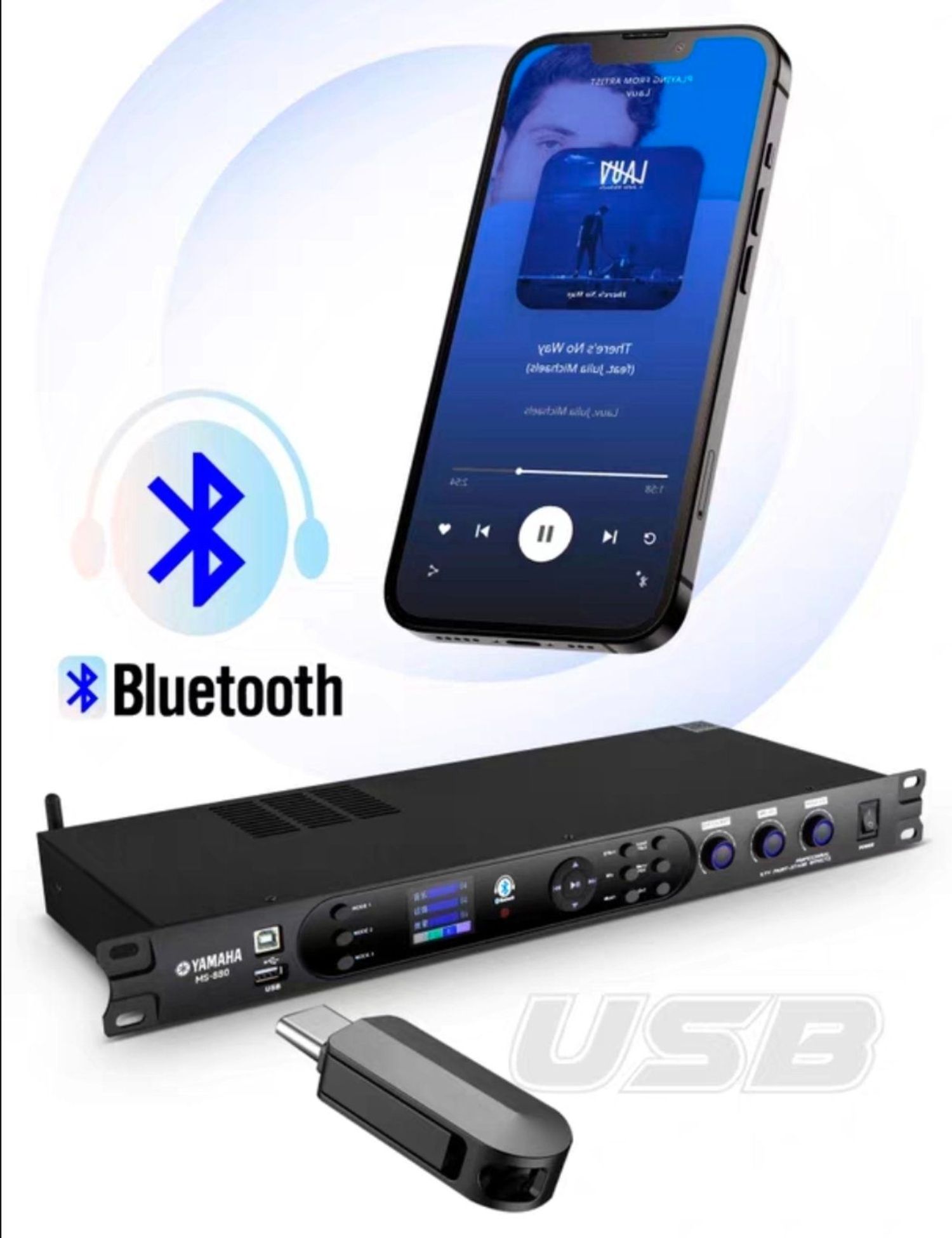

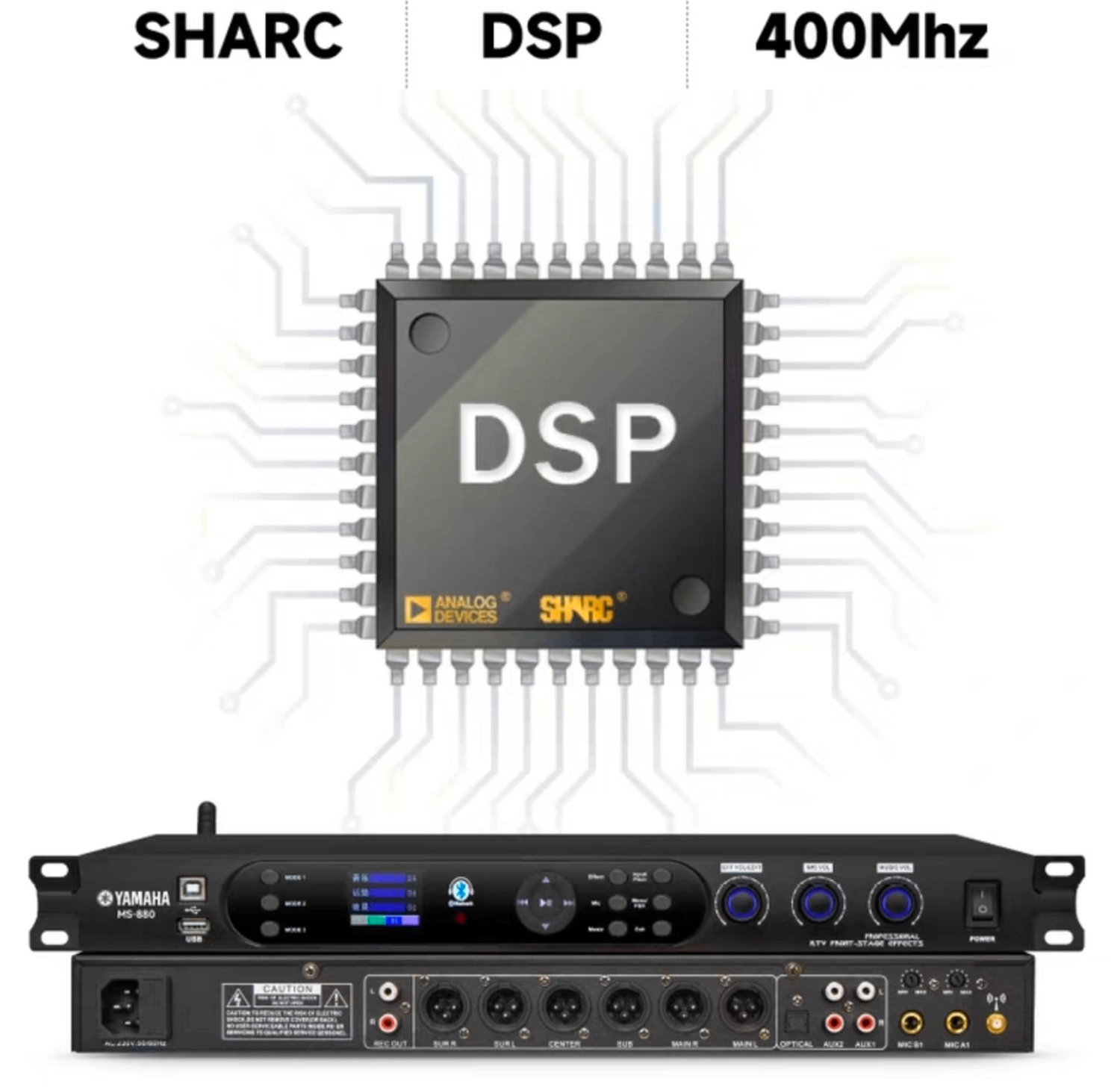

MS-880 Дижитал эффект процессор Техникийн үзүүлэлт:

• Давтамжийн хариу үйлдэл (Frequency Response): +0 / -0.3dB
• Нийт гармоник гажуудал (Total Harmonic Distortion / THD): <0.08% (20Hz-20kHz @ +4dBu хэмжилтээр)
• Дохио болон шуугианы харьцаа (Signal-to-Noise Ratio / SNR): 98dB @ +4dBu (A-weighted буюу А-жигнэсэн хэмжилтээр)
• Сувгийн тусгаарлалт (Channel Separation / Crosstalk): <-101dB @ +4dBu
• Оролтын эсэргүүцэл (Input Impedance): Тэнцвэртэй (Balanced) 20kΩ / Тэнцвэргүй (Unbalanced) 10kΩ
• Гаралтын эсэргүүцэл (Output Impedance): Тэнцвэртэй (Balanced) 100Ω / Тэнцвэргүй (Unbalanced) 50Ω
• Цахилгаан зарцуулалт (Power Consumption): 220V хүчдэлд 10W
• Хэмжээ (Урт x Өргөн x Өндөр): 480 x 170 x 45 мм

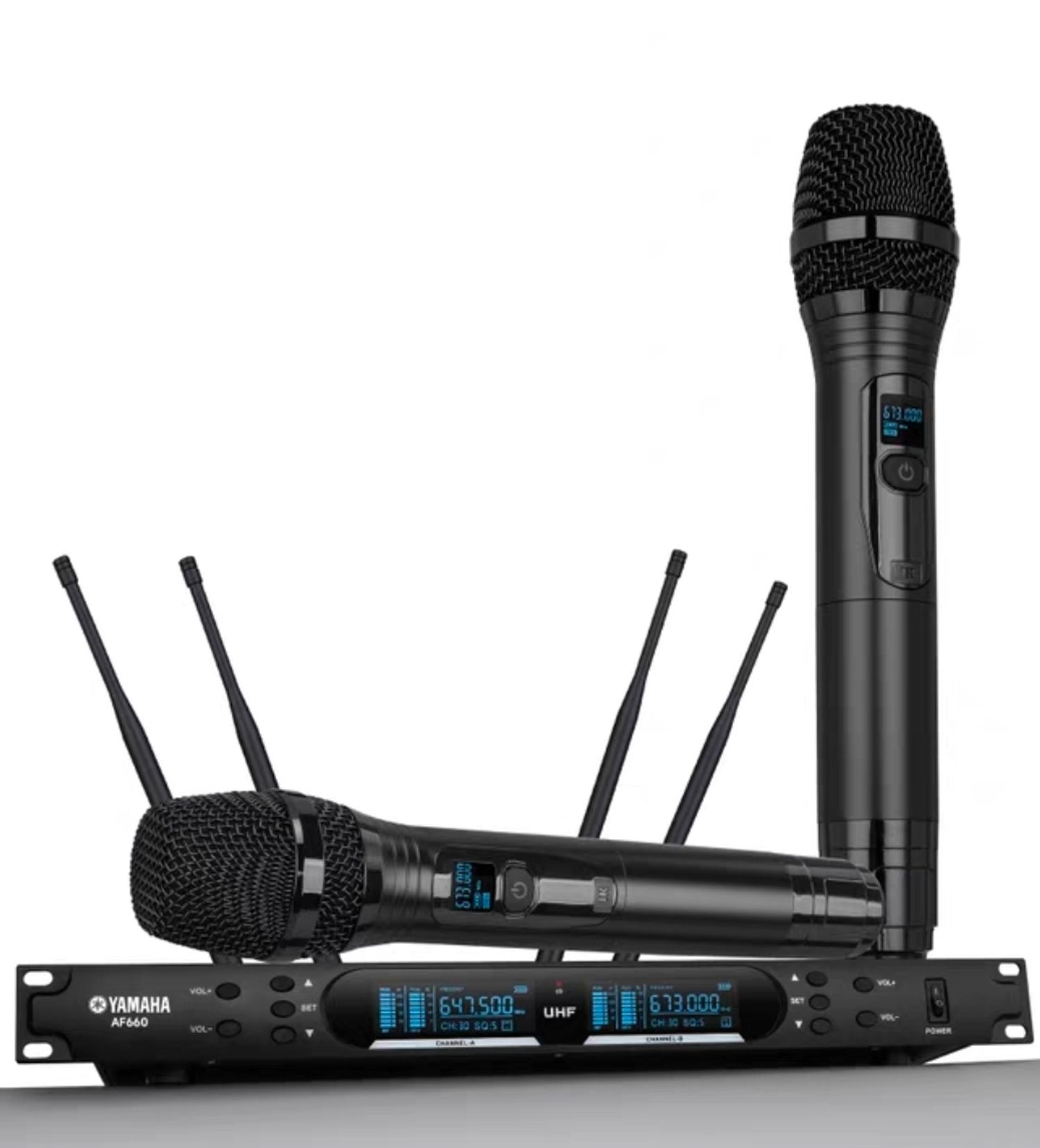

AF-660 Утасгүй микрофоны систем Техникийн үзүүлэлт:

Хүлээн авагч төхөөрөмж (Receiver Main Unit):

• Сувгийн тоо: 2 суваг (Хос микрофон хүлээн авна)
• Дохио хүлээн авалт: 4 антентай (Дохионы тогтвортой байдлыг өндөр түвшинд хангана)
• Дохио дамжуулах зай: 500 метр (Маш хол зайд ажиллах чадвартай)
• Давтамжийн цар хүрээ: 10Hz - 15kHz
• Гаралтын порт: XLR тусдаа гаралттай (Мэргэжлийн миксер рүү суваг бүрийг салгаж өгөх боломжтой)
• Гаралтын эсэргүүцэл: ≥ 100 Ohms
• Дэлгэц: LCD динамик дэлгэц
• Тэжээл: Гадаад адаптер DC 12V-14V, 10W цахилгаан зарцуулалттай
• Материал: Хөнгөн цагаан хайлш / Төмөр корпус
• Хэмжээ: 480 x 190 x 45 мм (Стандарт 1U рэкэнд угсрах хэмжээтэй)

Дамжуулагч буюу Микрофон (Transmitter):

• Микрофоны капсюль: Салдаг конденсатор (Condenser) капсюль
• Чиглэл (Directivity): Cardioid (Зүрхэн буюу урд талаасаа дууг голлон авч, тайзны бусад шуугианыг тусгаарлана)
• Давтамжийн хариу үйлдэл: 50Hz - 15kHz
• Дохио болон шуугианы харьцаа (SNR): >100dB
• Гажуудал (THD): <0.01%
• Тэжээл (Батарей): 2 ширхэг AA (5-р) батарейгаар ажиллана
• Материал: Металл гадаргуутай
• Нэмэлт: Өндөр нягтралтай (HD) дэлгэцтэй, мэдрэгчтэй Mute (дуу хаах) товчлууртай.

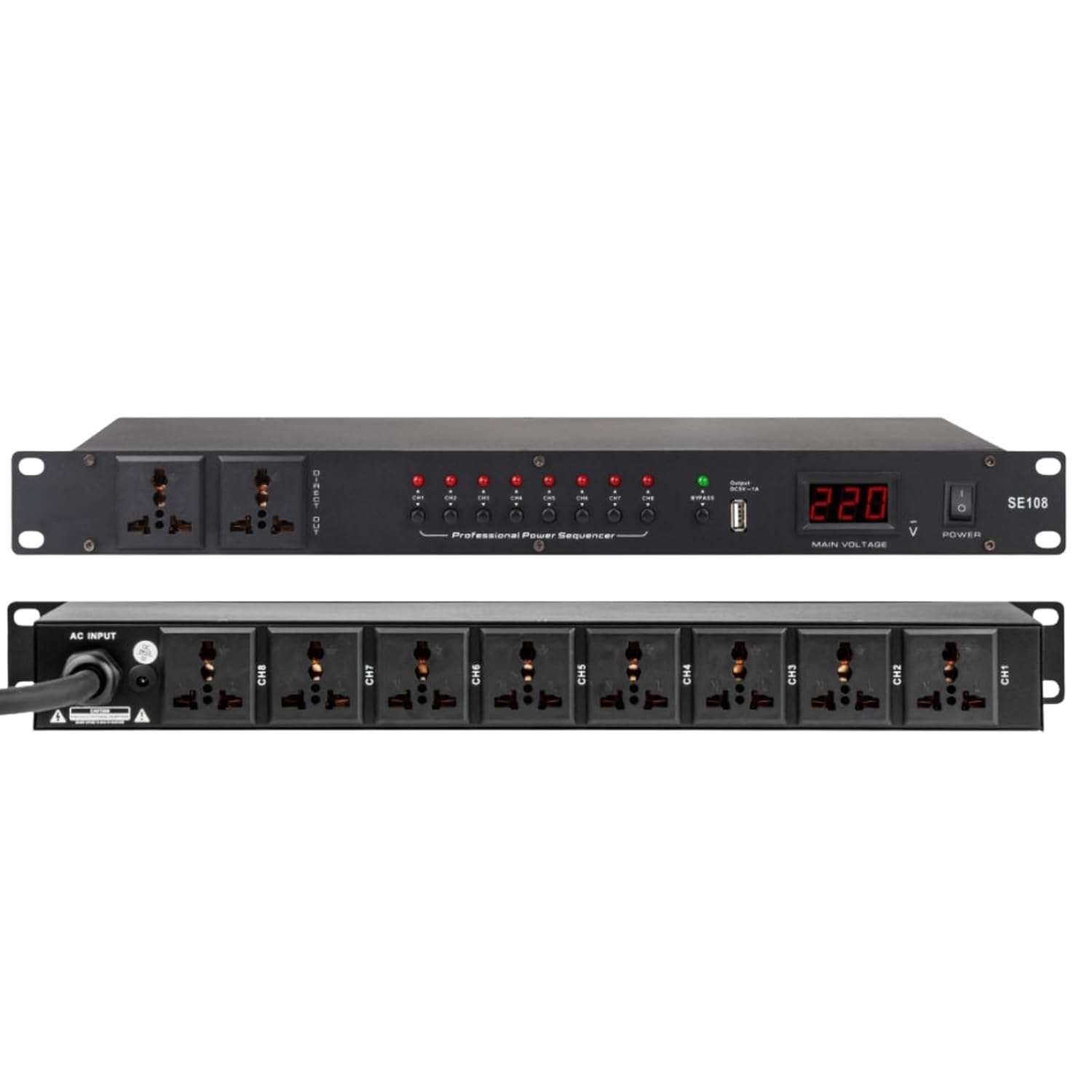

Power Sequencer Тэжээлийн дараалал зохицуулагч

1. Төхөөрөмжүүдийг дарааллын дагуу асааж, унтраах

Аудио системийг асаах, унтраахад хатуу дүрэм байдаг. Асаахдаа дохио дамжуулах төхөөрөмжүүдийг (микрофон хүлээн авагч, миксер, процессор) түрүүлж асаагаад, хамгийн сүүлд өсгөгчийг (amplifier) асаах ёстой. Харин унтраахдаа эсрэгээрээ хамгийн түрүүнд өсгөгчийг унтраадаг. Power Sequencer нь энэхүү үйлдлийг автоматаар хийж, залгууруудад 1-ээс 8 (эсвэл түүнээс дээш) хүртэлх дарааллаар, 1-2 секундын зайтайгаар тог өгч, мөн тэр дарааллаараа буцааж тасалдаг.

2. Спикерийг огцом цохилтоос хамгаалах

Хэрэв бүх төхөөрөмжийг нэгэн зэрэг асаавал эсвэл өсгөгч асаалттай байхад урд талын төхөөрөмжүүдийг унтрааж, асаавал чанга яригчид "Тас" хийсэн маш хүчтэй цохилтын чимээ (Pop noise) очдог. Энэ нь спикерийн динамикийг шатаах, урах гол шалтгаан болдог. Power Sequencer ашигласнаар энэхүү эрсдэлээс 100% сэргийлнэ.

3. Хүчдэлийн хяналт

Зураг дээр харагдаж байгаачлан урд талдаа дижитал дэлгэцтэй бөгөөд сүлжээгээр орж ирж байгаа цахилгааны хүчдэлийг (220V) цаг тухайд нь бодитоор харуулна. Ингэснээр хүчдэл унаж байгаа эсвэл савж байгааг хянах боломжтой.

4. Аюулгүй байдал ба Тав тух

Бүх төхөөрөмжийн тэжээлийг энэ төхөөрөмжид залгах бөгөөд хэрэглэгч ердөө ганцхан асаах/унтраах (Bypass эсвэл Main switch) товчлуур дарахад л бүхэл бүтэн системийг аюулгүйгээр ажилд бэлэн болгох, эсвэл бүрэн унтраах боломжийг олгодог. Мөн цахилгааны хэт ачаалал, богино холболтоос хамгаалах гал хамгаалагчтай (breaker) байдаг.

Товчхондоо: Энэ бол таны үнэтэй өсгөгч, процессор, спикерийг цахилгааны огцом гүйдэл болон хэрэглэгчийн санамсаргүй алдаанаас хамгаалах "ухаалаг олон үйлдэлт уртасгагч" гэж ойлгож болно. Зураг дээрх загварын хувьд урд талдаа нэмэлтээр универсал залгуурын оролтуудтай байгаа нь гадны нэмэлт төхөөрөмж (зөөврийн компьютер, утас цэнэглэгч г.м) залгахад зориулагдсан маш хэрэгцээтэй шийдэл байна.
